Система отопления промышленной теплицы
Отопление промышленной теплицы рассчитывается исходя из климатических условий района строительства.
Теплица отапливается от внешнего источника тепла (котельная, ТЭЦ или др.) посредством автономных трубных контуров отопления ( труборельсовый, шатровый, подлотковый, зональный ) :
- Минимальная наружная температура: до - 45 °C (или ниже).
- Минимальная внутренняя температура: + 15 °C.
- Максимальная скорость ветра: до 30 м/сек.
- Температура горячей воды на подаче: 90-95 °C.
- Температура горячей воды на возврате: 70 °C.
- При закрытом экране, системе вентиляции и дверях.
Теплопотери теплицы рассчитаны с учетом энергосбережения от экранной установки в размере 30 %, что дается производителем ткани (Ludvig Svensson) и для вертикальной установки в размере 50 %, вместо 80 % (Revolux).
Система распределения по трубам спроектирована в соответствии с двухтрубным принципом TICHELMANN с насосной циркуляцией.
Этот конструкционный принцип обеспечивает равное разделение и распределение потока воды через все петли труб в пролетах промышленной теплицы, путем уравнивания общей длины каждой единичной петли труб. Эта конфигурация сетки распределения труб в результате дает гомогенную температуру воздуха на общей площади каждого отделения выращивания.
Дистрибьюторы установки отопления
Главный дистрибьютор со смесительными группами в сервисной зоне, дистрибьютеры в теплице
Каждая смесительная группа состоит из:
- 4 шт дроссельные клапаны;
- 2 шт клапаны наполнения и дренажа Æ ¾”;
- 1 шт 3-х ходовой клапан управления, фирмы CENTRA, тип DR с приводом;
- 1 шт встроенный циркуляционный насос, фирмы Johnson;
- 2 шт сдвоенный термометр Æ ½" x 80 мм;
- 2 шт деаэраторы;
- 1 ½” соединение для температурного датчика компьютера.
Подвесные материалы

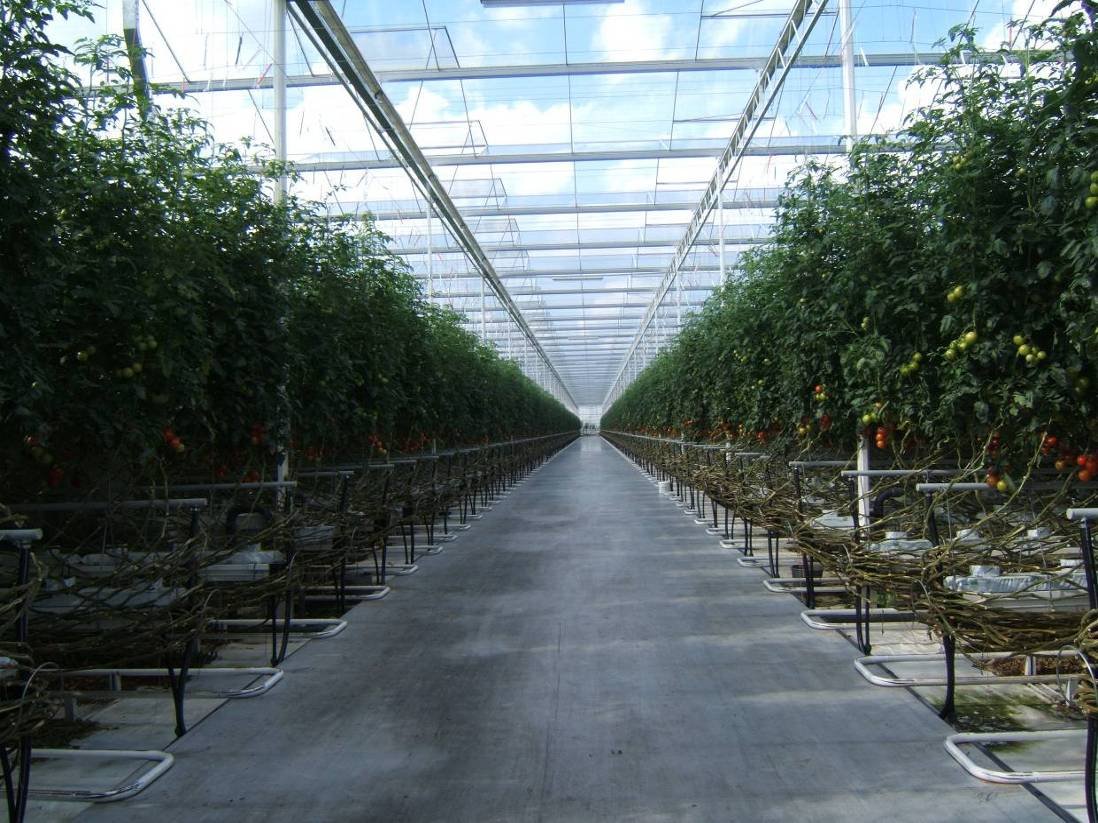

Трубные петли на трубных рельсовых опорах, оцинкованная цепь victor, включая оцинкованные подвесные крюки для всех труб. Все другие подвесные материалы оцинкованы.
Разное
У двери или дорожки арки во всех линиях. Установка включает необходмые бронзовые вентили Æ ¼", дренажные клапаны и клапаны наполнения.
Предварительно изолированные подземные трубы отопления
Для соединения дистрибьюторов в теплице с транспортными смесительными группами главного дистрибьютора в сервисной зоне будет поставлены предизолированные (ППУ) трубы с сильфоновыми компенсаторами, сортамент и количество которых будет определяться проектом.
